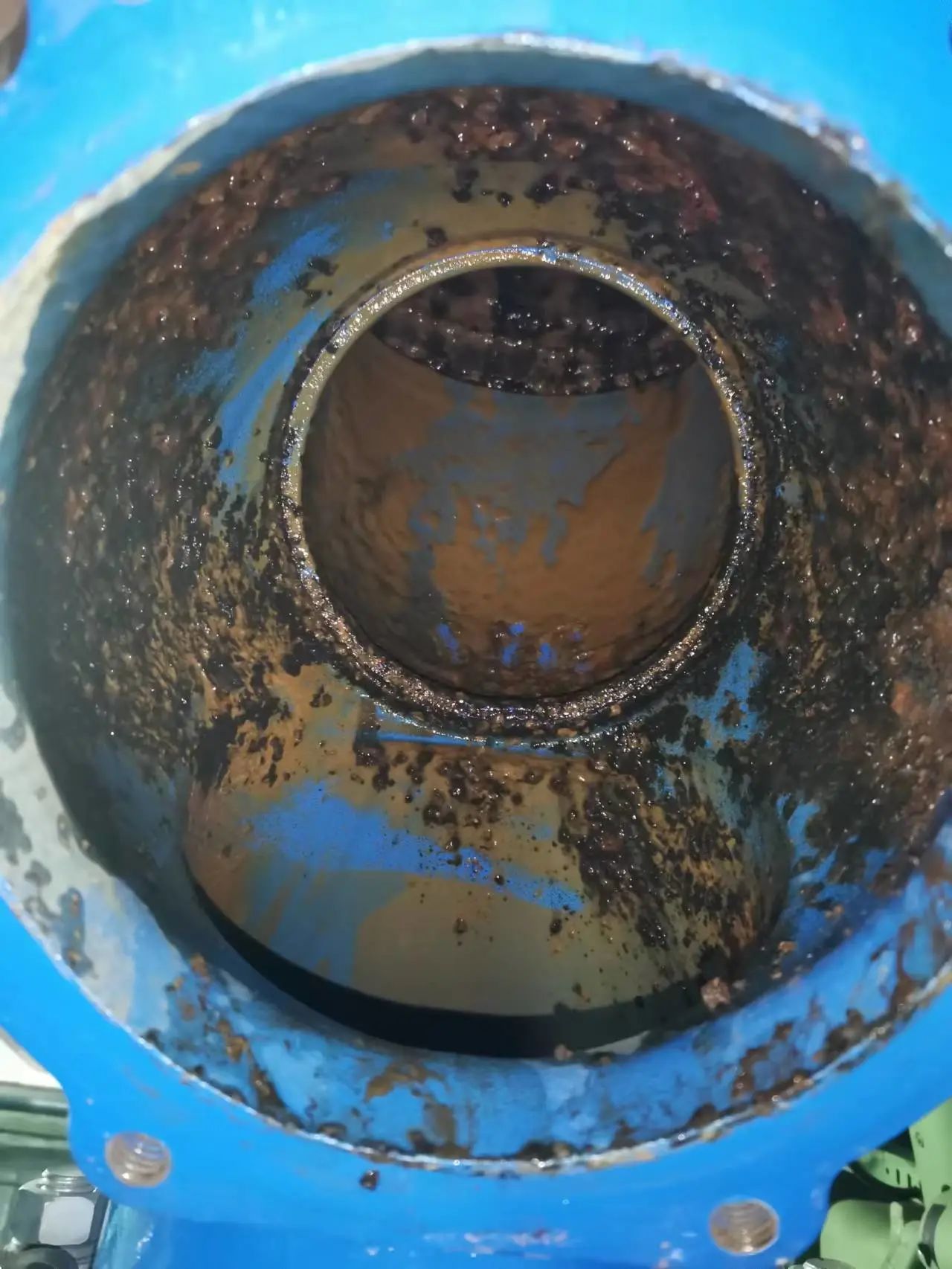

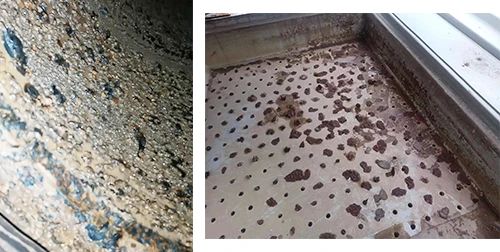

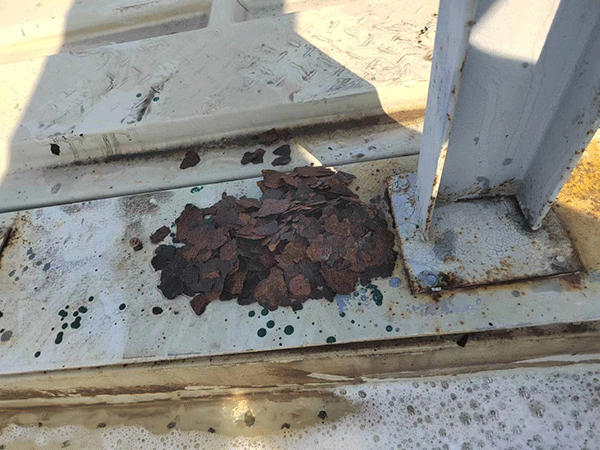

在工業(yè)生產和日常生活中，冷卻水系統(tǒng)在保持設備正常運行和生產效率方面起著重要作用。部分工廠在初期的清洗預膜階段施工不徹底，同時后期的冷卻水系統(tǒng)間接運行、長時間停車，導致管道、設備腐蝕嚴重。這樣冷卻水系統(tǒng)內部清理出來的腐蝕產物較多。（如下圖）

這種情況不僅會對設備性能和壽命產生負面影響，還會對生產效率和運營成本產生重大影響。

安峰環(huán)保在面對此類問題時，通過專業(yè)的水處理解決方案，為客戶創(chuàng)造巨大的水處理收益。首先，通過控制冰機小溫差數(shù)據(jù)，實現(xiàn)節(jié)能成本的降低，冰機每年可節(jié)省電費超過總成本的4.75%；其次，提供的水處理方案將水處理濃縮倍數(shù)控制在16倍左右，有效提升濃縮倍數(shù)，減少新水使用量，每年可節(jié)省水費約46萬。在降低生產成本的同時，實現(xiàn)了節(jié)能減排和可持續(xù)發(fā)展。

本文安峰環(huán)保將從自身經驗出發(fā)，詳細介紹冷卻水系統(tǒng)間接運行或長期停車的成因和對腐蝕的影響，并提出相應的防范措施。

冷卻水系統(tǒng)初期清洗預膜不徹底

工廠在建成投產前，為清除與冷卻水接觸的管道、熱交換器及系統(tǒng)中的油污、焊渣、銹料、泥砂以及碎屑等污染物，需要進行清洗工作。清洗是冷卻水系統(tǒng)預膜處理的必要條件。

預膜處理是為保護金屬表面免遭腐蝕，而利用預膜劑與冷卻水中的兩價金屬離子(如Ca+、Zn2+Fe2+等)形成絡合物，在金屬表面上形成一層非常薄的防蝕膜，牢固地附著在金屬表面上，從而抑制冷卻水對金屬的腐蝕，也包括防止微生物的腐蝕，這種膜常稱保護膜或防蝕膜。

實踐證明，冷卻水系統(tǒng)的清洗與預膜處理是減少腐蝕、提高熱交換效率、延長設備壽命和保證長期連續(xù)生產的有效措施之一。因此清洗與預膜是當前冷卻水系統(tǒng)處理不可缺少的重要環(huán)節(jié)。

停機期間腐蝕加劇的影響

管道腐蝕主要分兩個大類：內腐蝕和外腐蝕。

外腐蝕：主要是由于管道與外部的環(huán)境比如土壤、海水、大氣等腐蝕性介質相接處引起的腐蝕，同時，由于有些管線外部有保溫層，可能會由于其他因素引起水分在保溫層下聚集（有時候還會因為管內介質的高溫而使得外部水分加熱）造成高腐蝕性的腐蝕區(qū)域，對管線產生保溫層下腐蝕。

內腐蝕：根據(jù)管道內流體性質不同所發(fā)生內腐蝕的類型也不一樣。包括酸性腐蝕、氯離子引起的腐蝕、微生物腐蝕、應力腐蝕、焊接腐蝕、氧化腐蝕等。在停水的情況下，管道內表面殘留水分很多，外加上管道內進入空氣，在水分和空氣中氧氣的作用下就會加速氧化腐蝕?，F(xiàn)場回水管鐵銹較多的主要原因為停機期間的氧化腐蝕。

建議及改善措施

現(xiàn)場冷卻水塔及系統(tǒng)較多，建議各水系統(tǒng)合理分配運行時間，避免長時間停機某個系統(tǒng)，保證各水系統(tǒng)和管道的合理循環(huán)。

冷卻塔回水管可采取閥門關死的辦法，保證系統(tǒng)內有水，冷卻水中會定期投加緩蝕劑，管道內有水會控制腐蝕的發(fā)生。同時隔絕外界空氣，避免腐蝕加劇。

長時間停機系統(tǒng)建議實行密閉水的藥劑保養(yǎng)方案，將水系統(tǒng)通過關閉閥門的手段達到像密閉水一樣的密閉空間，同時添加緩蝕劑和殺菌劑，控制腐蝕的發(fā)生。

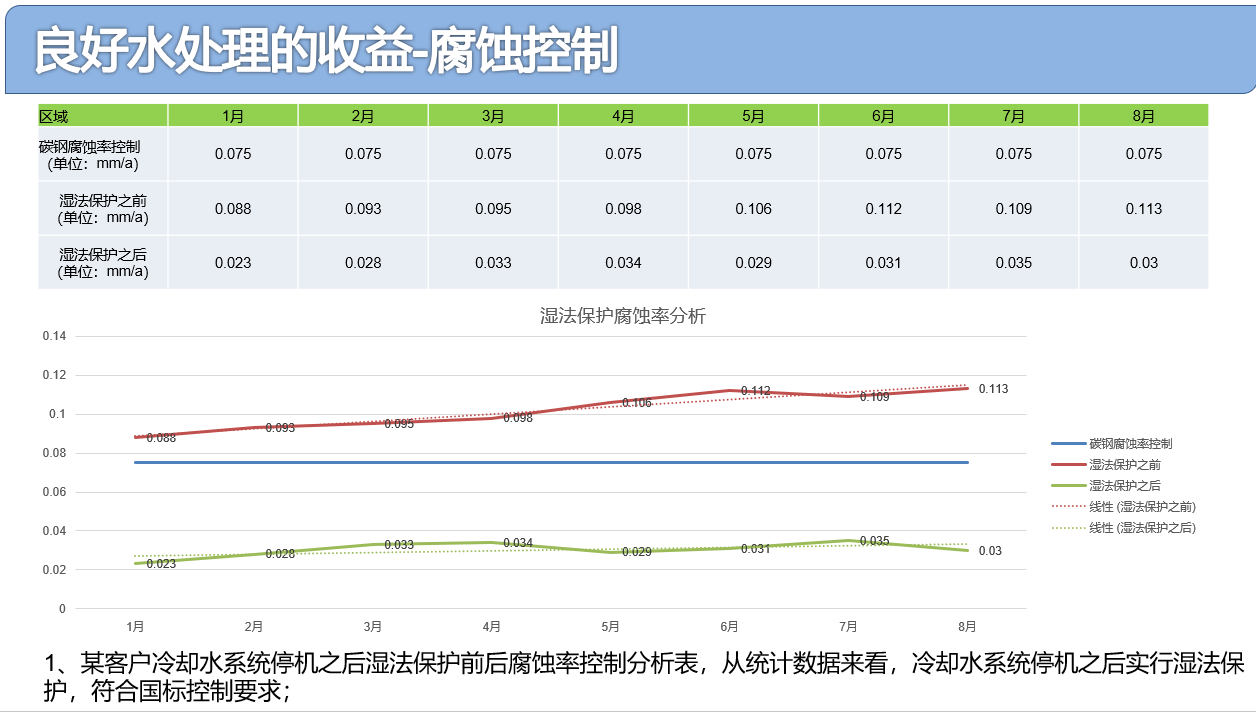

某客戶前后腐蝕率控制分析表

總結

冷卻水系統(tǒng)間接運行或長期停車不僅會增加企業(yè)的運營成本和維修更換成本，還會對環(huán)境和社會產生負面影響。

因此，企業(yè)應該加強對冷卻水系統(tǒng)的管理和維護，避免出現(xiàn)間接運行或長期停車的情況，以提高經濟效益和社會效益。
