01什么是EDI？

EDI（Elcctrodeionization）是一種將離子交換技術、離子交換膜技術和離子電遷移技術相結合的純水制造技術。

它巧妙的將電滲析和離子交換技術相結合，利用兩端電極高壓使水中帶電離子移動，并配合離子交換樹脂及選擇性樹脂膜以加速離子移動去除，從而達到水純化的目的。

在EDI除鹽過程中，離子在電場作用下通過離子交換膜被清除。

同時，水分子在電場作用下產生氫離子和氫氧根離子，這些離子對離子交換樹脂進行連續再生，以使離子交換樹脂保持最佳狀態。

02EDI工作原理

EDI的除鹽過程中，在陰、陽電級提供的直流電場作用下，使淡水室中的離子流進到鄰近的濃水室。

在淡水室中所填充的混和好的陰、陽離子交換樹脂中的陰離子交換樹脂中的氫氧根離子（OH），同水中的陰離子（例如氯化物中的CI）交換。同時，陽離子交換樹脂中的氫離子（H＋）同水中的陽離子（例如Na＋）交換。

被交換的離子在直流電場的作用下，沿著樹脂球的表面迅速遷移，分別通過陰、陽離子交換膜進入濃水室，因而在淡水室中所填充的混和好的陰、陽離子交換樹脂的存在可以大大提高離子的遷移速度。

在較高的電場作用下，水會被電解，產生大量的氫離子（H＋）和氫氧根離子（OH），這些就地產生的氫離子和氫氧根離子對離子交換樹脂進行連續再生。

03EDI系統特點

①無需化學藥劑再生。

②設想周到的堆疊式設計，占地面積小。

③操作簡單、安全。

④運行費用及維修成本低。

⑤無酸堿儲備及運輸費用。

⑥ 全自動運行，無需專人看護。

04EDI系統應用領域

①電廠化學水處理

②電子、半導體、精密機械行業超純水

③制藥工業工藝用水

④食品、飲料、飲用水的制備

⑤海水、苦咸水的淡化

⑥精細化工、精尖學科用水

⑦其他行業所需的高純水制備

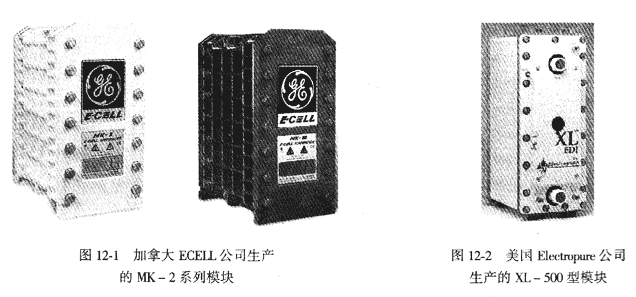

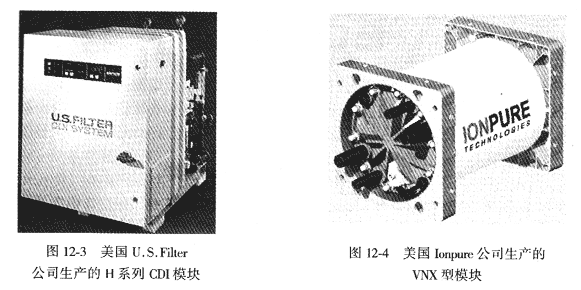

05EDI模塊的分類

1、按結構形式分類

① 板框式EDI模塊

② 螺旋卷式EDI模塊

2、按運行方式分類

① 濃水循環式EDI模塊

②濃水直排式EDI模塊

06EDI典型工藝流程

1、地表水處理工藝流程

地表水(Ss<50mg／L)一原水泵一多介質過濾器→活性炭過濾器→微濾器→反滲透裝置→中間水箱→中間水泵→EDI裝置→純水箱→純水泵→紫外線殺菌器→精密過濾器→用水點

2、地下水水處理工藝流程

地下水→原水泵一多介質過濾器→微濾器→一級反滲透裝置→除碳器→中間水箱→中間水泵→二級反滲透裝置→EDI裝置→純水箱→純水泵→用水點

3、全膜法水處理工藝流程

原水→原水泵一前置過濾器→超濾裝置→反滲透裝置→中間水箱→中間水泵→EDI裝置→純水箱→純水泵→用水點

4、鍋爐補給水處理工藝流程

原水(Ss<50mg／L)一原水泵一多介質過濾器→活性炭過濾器→軟化器→微濾器→反滲透裝置→除碳器→中間水箱→中間水泵→EDI裝置→純水箱→純水泵→除鹽水箱

07影響EDI運行效果的因素

①操作電壓與運行電流

②進水電導率

③淡水進水流量

④運行電流

⑤進水離子組成成分對產水水質的影響

⑥水溫對產水水質的影響

08EDI裝置的清洗與消毒

1、污堵原因

①運行的積累（結垢）

②進水水質不符合要求

③回收率太高

④微生物滋生

2、清洗方法

①鈣鎂垢。易發生部位濃水室與陰極室。用有機酸、無機酸或螯合劑清洗。

②有機物污染。易發生部位淡水室。用堿性食鹽水或非離子型表面活性劑清洗。

③鐵錳污垢。易發生部位淡水室。用螯合劑清洗。
