冷卻塔分為閉式和開(kāi)式兩種，閉式冷卻塔為鍍鋅結(jié)垢，而此種材質(zhì)的冷卻塔出現(xiàn)白銹就是一個(gè)大敵。正常情況下，冷卻塔的壽命在20年以上，白銹的侵蝕會(huì)導(dǎo)致冷卻塔壽命下降很多。安峰環(huán)保是益美高冷卻塔水處理戰(zhàn)略合作伙伴，本次將針對(duì)白銹成分及形成原因，及去除方法進(jìn)行全面討論。

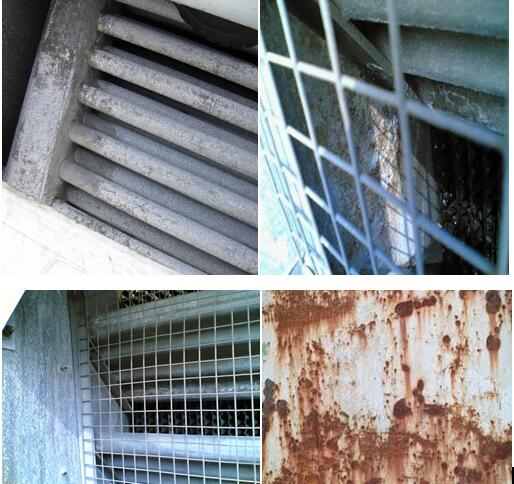

　　一、什么是白銹？

　　白銹是一種銹蝕，顏色為白色，形狀為蠟狀，是對(duì)鋅的一種常見(jiàn)的鋅侵蝕。通常塔會(huì)突然出現(xiàn)在鍍鋅鋼板上，蒸發(fā)冷卻設(shè)備的組件之上。如果沒(méi)有得到及時(shí)正確的處理，很可能會(huì)導(dǎo)致鍍鋅涂層更早的失效，從而導(dǎo)致裸露出來(lái)的碳鋼被快速腐蝕。

　　二、導(dǎo)致的白銹的原因

　　冷卻塔作為一種蒸發(fā)式冷卻設(shè)備，在潮濕和容易腐蝕的環(huán)境下工作。通常鍍鋅層作為隔離層，可以為里面的鋼件進(jìn)行保護(hù)，隔絕電侵蝕和化學(xué)侵蝕。在循環(huán)水的酸堿度為中性之時(shí)，（pH6.5-7.5）之間，鍍鋅層表面會(huì)形成一種保護(hù)膜，致密的結(jié)晶薄膜會(huì)在鍍鋅層表面形成防護(hù)層，延緩白銹的形成。但近年來(lái)空氣和污染嚴(yán)重，如果循環(huán)水水質(zhì)控制不當(dāng)，加上使用者缺乏鍍鋅層保護(hù)的意識(shí)缺乏，導(dǎo)致“白銹”的產(chǎn)生。

　　三、如何做白銹的預(yù)防措施

　　實(shí)際上采取適當(dāng)?shù)念A(yù)防措施就能防止“白銹”的產(chǎn)生。在塔的第一次運(yùn)行，冷卻塔的鍍鋅涂層在合適的預(yù)處理下可以。若水質(zhì)不能達(dá)到要求，那么就需要進(jìn)行化學(xué)處理，定期進(jìn)行鋅的鈍化處理。在處理之前，應(yīng)該咨詢(xún)廠家和相關(guān)水處理領(lǐng)域?qū)＜遥瑢?duì)當(dāng)?shù)厮|(zhì)進(jìn)行檢測(cè)。

　　? 新的鍍鋅冷卻塔最初60－90天的運(yùn)行指導(dǎo)

　　1) 新的鍍鋅冷卻塔，在最初的60－90天，應(yīng)避免使用100％的軟化水作為補(bǔ)充水。

　　2) pH值應(yīng)該被控制在6.5-8.0（可以通過(guò)降低濃縮倍數(shù)，或pH調(diào)節(jié)實(shí)現(xiàn)）.

　　堿度應(yīng)該控制在100－300ppm。

　　3) 以磷酸鹽為基礎(chǔ)的緩蝕阻垢方案，應(yīng)將磷酸鹽濃度控制在6－12ppm。

　　4) 鋅的濃度應(yīng)該每周檢測(cè)一次。在最初的60－90天，鋅的濃度不應(yīng)增加。同時(shí)，鋅的濃度應(yīng)持續(xù)被控制在0.5ppm以下。

　　? 新的（已使用過(guò)的）鍍鋅冷卻塔預(yù)膜后的操作指導(dǎo)

　　1) 預(yù)膜完成后，可使用100％的軟化水作為補(bǔ)充（推薦：如果可能，維持循環(huán)水中的硬度在30－100ppm，通過(guò)在補(bǔ)水中少量引入硬水實(shí)現(xiàn)）。

　　2) 檢測(cè)鋅的濃度（從系統(tǒng)運(yùn)行的開(kāi)始），來(lái)評(píng)估處理效果

　　3) 通過(guò)目測(cè)，檢查鍍鋅表面是否出現(xiàn)白銹，如果出現(xiàn)白銹，系統(tǒng)需要重新預(yù)膜.　　?

　　四、已有的白銹的處理

　　一旦發(fā)現(xiàn)白銹，我們推薦以下處理方法：

　　1.淺白色生銹.-其特征在于形成白色粉末狀殘留物的輕薄膜，在大雨期間經(jīng)常發(fā)生在新建的鍍鋅產(chǎn)品上。特別明顯的是已經(jīng)過(guò)磨光或未鈍化的區(qū)域。這些做法去除了鍍鋅的鈍化表面和未氧化的鋅暴露在雨水的侵蝕下。要保持通風(fēng)良好，排水良好。如果有需要可以刷掉，但在正常天氣下一般會(huì)洗掉。

　　2.中度的白銹-其特點(diǎn)是明顯的變暗和明顯的蝕刻

　　受影響區(qū)域下的鍍鋅涂層，白銹形成顯得明顯。鍍鋅應(yīng)檢查涂層厚度，以確定對(duì)涂層的侵蝕程度。在大多數(shù)在這種情況下，不到5％的鍍鋅涂層將被清除。只要受影響區(qū)域的外觀不會(huì)對(duì)產(chǎn)品的使用產(chǎn)生不利影響，則需要使用硬毛刷（不能用金屬絲刷子）除去氫氧化鋅殘留物。如果外觀是不可接受的，那么白銹病區(qū)可按如下方式處理：在受影響區(qū)域使用硬毛刷（不是電線(xiàn)）去除所有白色腐蝕產(chǎn)物；使用涂有鋁涂料的布?jí)|，用墊子擦拭表面，涂上一層薄薄的薄膜。鋁涂料到受影響的區(qū)域，將其與相鄰的未受影響的鍍鋅表面混合。

　　3.嚴(yán)重的白銹-這是以非常重的氧化物沉積為特征。物品可能會(huì)粘在一起。氧化區(qū)域下的區(qū)域可能幾乎是黑色的，表現(xiàn)出紅銹跡象。涂層厚度檢查，確定鍍鋅涂層受損的程度。補(bǔ)救措施?；謴?fù)涂層應(yīng)按如下方式進(jìn)行：硬毛刷或在受影響區(qū)域擦拭以去除所有氧化產(chǎn)物和銹蝕（如果有的話(huà)）。涂上一層或兩層經(jīng)認(rèn)可的環(huán)氧富鋅涂料（請(qǐng)務(wù)必遵循特定產(chǎn)品

　　說(shuō)明）要達(dá)到所需干膜厚度最小為100微米。水技術(shù)協(xié)會(huì)還指出，在嚴(yán)重的情況下，需要多管齊下，可能需要濃縮清潔液和磷酸，以及其他酸性化學(xué)品，如乙酸，乙醇酸或檸檬酸也可以起作用。但在使用任何產(chǎn)品時(shí)，要特別小心應(yīng)該小心，因?yàn)樗麄兛梢则匣A(chǔ)鋅涂層和過(guò)度清潔有可能會(huì)剝離鋼表面鍍鋅。

　　閉式冷卻塔鍍鋅結(jié)垢出現(xiàn)白銹時(shí)，要通過(guò)控制循環(huán)水化學(xué)結(jié)構(gòu)來(lái)形成鈍化膜處理。當(dāng)冷卻塔出現(xiàn)白銹時(shí)，要聯(lián)系當(dāng)?shù)氐膹S家進(jìn)行處理，以免白銹腐蝕給冷卻塔造成更大的傷害。安峰環(huán)保在水處理方面，有專(zhuān)業(yè)的水處理團(tuán)隊(duì)，對(duì)此類(lèi)白銹處理可以制定專(zhuān)業(yè)的水處理方案，歡迎廣大客戶(hù)前來(lái)咨詢(xún)：
